LA ARTILLERIA ESPAÑOLA DE 1887, (Nº 4 ), fuente = las laminas de Govantes , Biblioteca Militar de Barcelona.

       Este tipo de cañones en sus dos versiones corto y largo , eran rayados, de carga por avancarga  y disparaban proyectiles de telones  con granadas a tiempos o a percusión . El alcance máximo estaba  en torno a los 4.,000 metros.





        Como las anteriores piezas eran de corto alcance ( 5.000), de npoca capacidad de penetración del proyectil y de gran lentitud en la carga, si bien en los años setenta representaron una innovación , rapidamente quedaron obsoletas  por la creciente coraza de los buques  y el mayor alcance de las piezas de artillería a bordo de los mismos .




      Similar a los anteriores pero de carga por culata , mediante un cierre de tornillo partido , tenia un alcance de 5.000 metros y la granada pesaba  28 kg.





      El cañòn de hierro entubado  de 15cm. de retrocarga , también llamado Ordoñez  por haber sido proyectado por él .Esta era una pieza "moderna ",por auqel entonces,el año 1885 en que se declaro reglametaria.
 Con un alcance de 10.000 metros , podian atravesar con proyectil de acero a 2.000 metros una plancha de hierro forjado de las empleadas en los blindajes de los buques de 20 cm. de grueso. Disparaba la   "granada ordinaria ", de 42 kg. de peso  con una carga explosiva de 26 kg  y la llamada " bala granada"
 contra blindajes de acero.





       La granada ordinaria se empleaba contra buques no acorazados , la perforante contra los acorazados , la granada de metralla con 300 gramos de fundición ,se empleaba a grandes distancias , contra la tripulación de los buques , y el bote de metralla con 518 balas de fundición se empleaba contra tropas  o botes a corta  distancia .

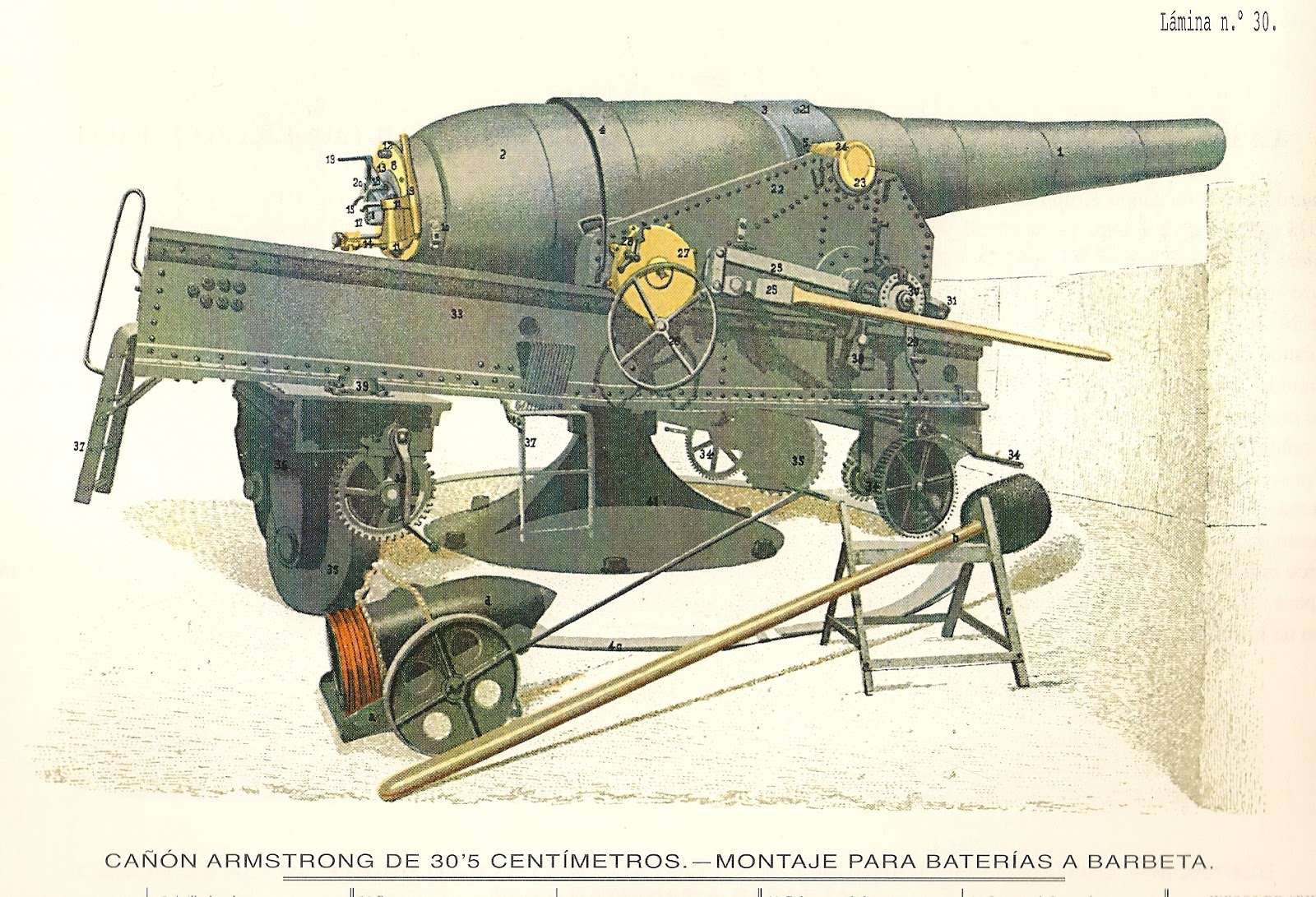

           El cañón de Armstrong  de 30,5 cm. se diferenciaba unicamente del de 25,5 cm.en sus dimensiones y en el numero de rayas que eran 50 . Los proyectiles eran similares pero con un peso de 317,79 kg. y la carga de proyección pesaba  147,4 Kg. con una velocidad inicial de  547 m./s. pudiendo atravesar a 2.500  una plancha de hierro forjado de 45,79 de espesor .





     En el cañón de 30,5 cm el peso del proyectil era de 455 kg. la carga de proyección 132 kg. , la velocidad inicial de 520m y el alcance maximo 10.800 metros. El proyectil perforante atravesaba a 2.000 metros  una plancha de hierro forjado de 55 cm.




               Esta pieza fué proyectada por el entonces coronel del Ejercito y comandante de Artilleria D. Fernandez Alvarez de Sotomayor y adoptada reglamentariamente para las baterias de caballo  en los regimientos divisionarios . Tenia un alcance maximo de 5.100 metros.





    En total el numero de disparos transportados por la pieza  entre el armón de arrastre de la pieza , el armón y carro de municiones era de 54.
  En las baterias a caballo armadas con este material contaban ademas con una cureña de respeto, enganchada a uno de los armones , con dos ruedas adicionales de respeto , para atender las frecuentes roturas de estas en los cambios de posición al galope.
